Introduction
L’idée de faire une Jarre en feu m’est venue de ce tweet
Je me suis dit que ça pourrait être un projet assez sympa à faire, et le résultat est quand même vraiment joli.Finished a small project:
— Lucy (@lucysrausch) January 18, 2020
A "magic mason jar" inspired by @cogliano
Power by battery or QI wireless. Since I always build stuff I never use because I'm too lazy to turn it on, I integrated it into my Phillips Hue ecosystem thanks to @PeeVeeOne awesome JN5186 hack. pic.twitter.com/nP8vQIQUUf
Le problème c’est que l’utilisateur n’a pas du tout documenté la façon dont il a conçu sa jarre, même s’il a partagé tous les documents nécessaires, il n’y a aucune explication. Il s’est inspiré d’un autre tweet pour son projet.
Here is another lightbox video of my remote controlled mason jar. This shows my attempt at fire animation. The remote turns fire on & off and changed the color. No frame animation here, the flame is random and generated programmatically. pic.twitter.com/rfNy2mGaF4
— Dan the Geek (@cogliano) December 16, 2019
La différence principale entre les deux projets est que le second se base sur un circuit à base de LED existant, alors que le second a lui même conçu le PCB et a soudé toutes les LED, résistances, condensateurs… dessus. Il a en plus ajouté un moyen de faire une alimentation sans fil (QI Wireless).
Au final on est à quand même plus de 70 résistances, 50 condensateurs… Un travail qui me prendrait beaucoup trop de temps, du coup je me baserai sur un circuit existant trouvé sur amazon à 11€69.
Montage

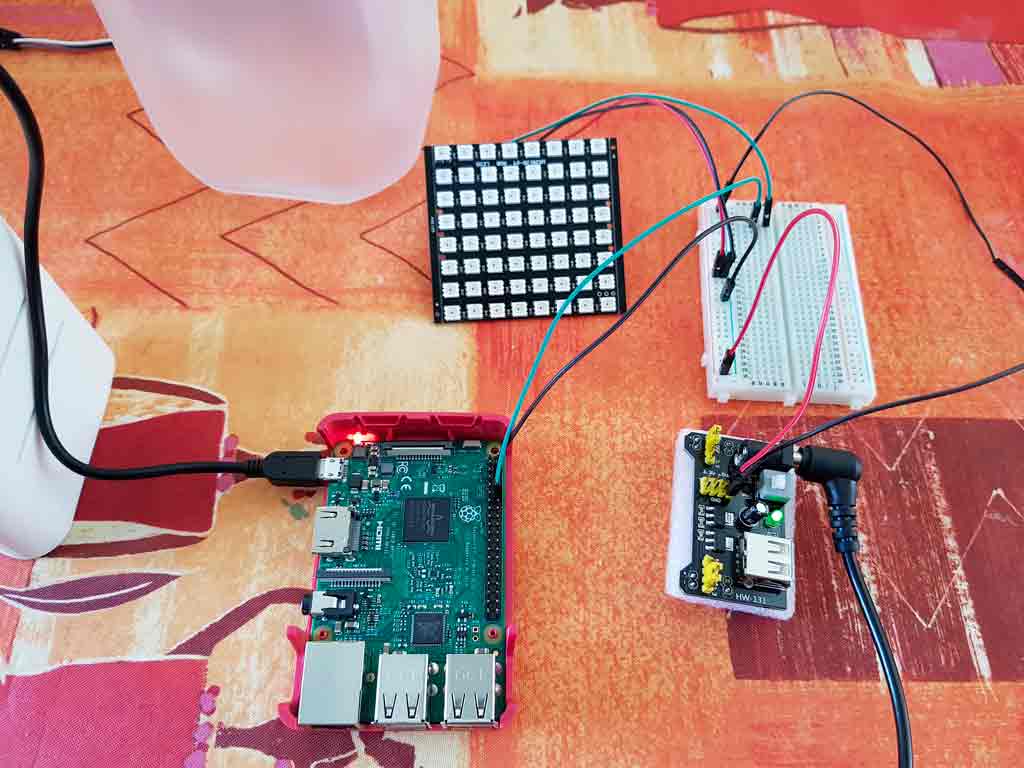

Je suis parti sur un raspberry pi, mais un ESP32 aurait pu fonctionner aussi bien. Le montage électronique est enfantin puisqu’il n’y a presque rien à faire:
- Connecter l’alimentation du NeoPixel sur le GPIO 2 du raspberry pi
- Connecter la masse du NeoPixel sur le GPIO 6 du raspberry pi
- Et enfin, connecter la PIN data sur le GPIO 18 (tout autre port aurait fonctionné aussi bien) du raspberry pi
Pour la partie logicielle, je vais faire évoluer mon petit projet led_matrix utilisé aussi ici. La classe permettant de simuler le feu s’appelle MagicFire. Elle écoute sur le réseau pour qu’on puisse dynamiquement changer la couleur du feu.

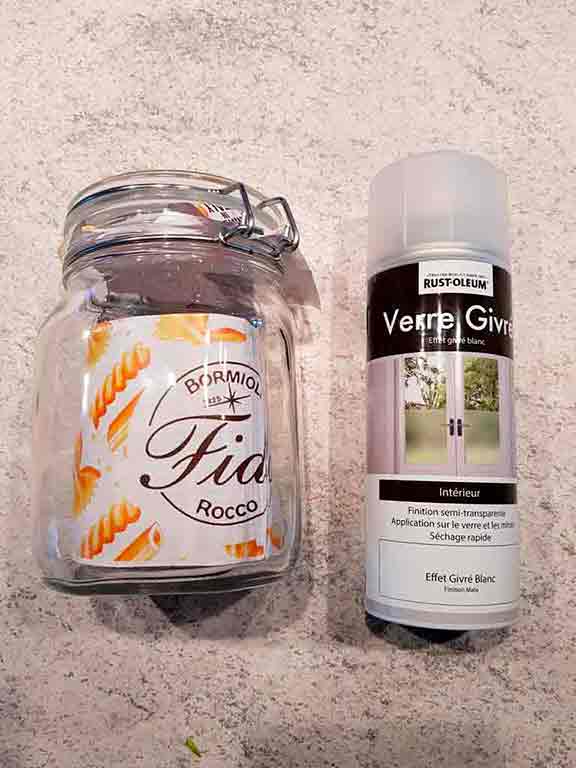

Pour la jarre j’en ai acheté une à la foir’fouille à 3€ et j’ai utilisé une peinture chez Leroy Merlin qui donne un effet givré que j’ai utilisé dessus. Cet effet permet de faire une diffusion de la lumière, nécessaire pour le rendu final.
